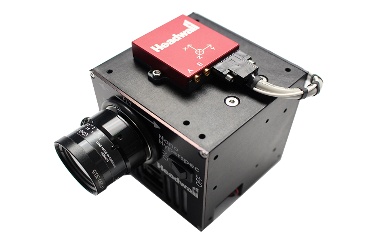

现今的无人机都非常小而轻,所以要求载荷能与之匹配。Headwall新的Nano-Hyperspec是一款完全集成的高光谱传感器,其波段范围是VNIR(400-1000nm)。他的关键优势在于将光谱仪和完整的数据采集存储模块集成到一个盒子,同时还集成了GPS/IMU惯导系统。减少了重量、节省了空间,这样就允许无人机同时搭载其他载荷,如热像仪、Lidar、RGB相机等。
Headwall的高光谱传感器全部使用同心光学设计,融入了像差校正技术。杰出的空间和光谱分辨率、宽视场、高信噪比都使得Headwall在机载高光谱成像领域有别于其他产品。像差校正过的宽视场意味着可使幅宽大化,飞行时间则更短。Headwall将所有的模块集成为一包,其机载解决方案能够延长电池的使用时间,从而能够航测时有更多时间采集数据。
光谱仪内部集成的数据采集系统接口为Gig-E,允许在几次飞行之间快速、容易地下载数据,同时采集同步的GPS/IMU数据,用于后处理的几何校正和拼图。Headwall提供的机载包,包括GPS/IMU、几何校正、拼图软件等,同时,也可集成机载LiDAR,选配高精度惯导,后处理软件可将LiDAR和高光谱数据融合,提高校正和拼图效果,数据更准确。
主要特点:
l波段:400-1000nm
l270个光谱通道,640个空间通道
l**帧频:350Hz
l480G内存
l直接连接GPS/IMU
l更轻、更小、更耐用
l地面机载两用
技术参数:
波段范围(nm) | 400-1000 |
空间通道 | 640 |
光谱通道 | 270 |
色散/像元(nm/像元) | 2.2nm |
光谱分辨率(FWHM) | 6nm |
内置二级滤光片 | 是 |
通光孔径f/# | 2.5 |
设计 | 同心像差校正 |
狭缝宽度(um) | 20 |
探测器 | CMOS |
A/D转换 | 12 bit |
帧频(Hz) | 350 |
探测器像元尺寸(um) | 7.4 |
功率(W) | 13 |
储存空间 | 480GB(~130分钟,在100fps的条件下) |
尺寸(含镜头) | 7.62×7.62×11.9(cm)(不包含POS) |
重量 | 0.5Kg |
操作温度 | 0-50℃ |
选配:16线LiDAR和高精度惯导 地面配置
机载实验数据---红树林长势监测
全反射同心成像
Headwall高光谱成像仪使用自主设计生产的原始全息衍射光栅,具有高空间分辨率和高光谱分辨率,宽视场,高信号输出的特点。内部的全反射同心光学设计,消除了像差,提高了整体的信噪比。
