产品简介

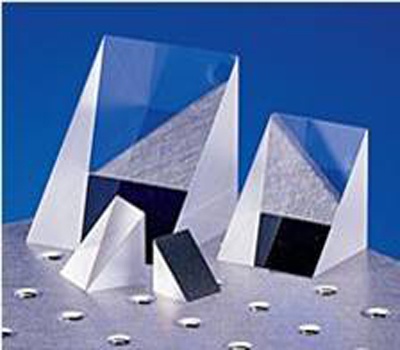

GP11---K9标准精度直角棱镜

材料: K9精退火光学玻璃

尺寸误差: +0.0/-0.2mm

表面面型: 波长/2 @ 632.8nm

表面光洁度: 3~4级

角度误差: ±3分

塔差: 小于10分

倒边: 0.25~0.5mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP11-001	A=B=C=1.0
GP11-002	A=B=C=2.0
GP11-005	A=B=C=5.0
GP11-006	A=B=C=6.3
GP11-010	A=B=C=10.0
GP11-012	A=B=C=12.5
GP11-015	A=B=C=15.0
GP11-020	A=B=C=20.0
GP11-025	A=B=C=25.0
GP11-030	A=B=C=30.0
GP11-040	A=B=C=40.0
GP11-050	A=B=C=50.0

GP12---K9高精度直角棱镜

材料: K9精退火光学玻璃

尺寸误差: ±0.1mm

表面面型: 波长/4 @ 632.8nm

表面光洁度: 2~3级

角度误差: ±30秒

塔差: 小于10分

倒边: 0.25~0.5mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP12-001	A=B=C=1.0
GP12-002	A=B=C=2.0
GP12-005	A=B=C=5.0
GP12-006	A=B=C=6.3
GP12-008	A=B=C=8.0
GP12-010	A=B=C=10.0
GP12-012	A=B=C=12.5
GP12-015	A=B=C=15.0
GP12-020	A=B=C=20.0
GP12-025	A=B=C=25.0
GP12-030	A=B=C=30.0
GP12-040	A=B=C=40.0
GP12-050	A=B=C=50.0

GP13---K9激光级标准直角棱镜

材料: K9精退火光学玻璃

尺寸误差: ±0.1mm

表面面型: 波长/10 @ 632.8nm

表面光洁度: 1~2级

角度误差: ±30秒

塔差: 小于5分

倒边: <0.25mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP13-005	A=B=C=5.0
GP13-010	A=B=C=10.0
GP13-012	A=B=C=12.5
GP13-015	A=B=C=15.0
GP13-020	A=B=C=20.0
GP13-025	A=B=C=25.0

GP14---K9道威棱镜（Dove Prisms）

材料: K9精退火光学玻璃

尺寸误差 (A，C，h): +0.0/-0.2mm

表面面型: 波长/2 @ 632.8nm

表面光洁度: 3~4级

角度误差: ±3 分

倒边: < 0.25mmX45⁰

镀膜: 无

产品编号	A (mm)	B (mm)	C (mm)	h (mm)
GP14-005	5.0	7.07	21.1	5.0
GP14-010	10.0	14.14	42.3	10.0
GP14-015	15.0	21.21	63.4	15.0
GP14-020	20.0	28.28	80.0	20.0

GP15---K9屋脊棱镜（Roof Prisms）

材料: K9精退火光学玻璃

尺寸误差: +0.0/-0.2mm

表面面型: λ/2 @ 632.8nm

表面光洁度: 3~4级

屋脊角误差:±3 秒

其他角度误差: ±3 分

倒边: < 0.25mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP15-027	A=27.4	B=20.0	C=20.0
GP15-041	A=41.1	B=30.0	C=30.0

GP16---K9角反射棱镜

材料: K9精退火光学玻璃

尺寸误差: ±0.2mm

光束偏转角: 见表

大面面型: 波长/4 @ 632.8nm

反射面面型:波长/10 @ 632.8nm

波前畸变：< 波长/4 at 632.8nm

表面光洁度: 4~5级

倒边: <0.25mmX45⁰

镀膜：无

产品编号	光束偏转角 (秒)	H (mm)	直径 (mm)
GP16-008	180?±10 sec.	6.0	7.6
GP16-010	180?±10 sec.	7.5	8.5
GP16-015	180?±3 sec.	11.3	15.0
GP16-025	180?±3 sec.	19.0	25.4
GP16-038	180?±3 sec.	28.5	38.0
GP16-050	180?±3 sec.	37.5	50.8
GP16-062	180?±5 sec.	47.9	62.2 (有安装平台)
GP16-065	180?±10 sec.	39.12	65
GP16-065-C (反射面镀铜+黑漆保护)	180?±10 sec.	39.12	65
GP16-070
GP16-072	180?±10 sec.	52.35	72.5

GP17---K9五角棱镜（ Penta Prisms）

材料: K9精退火光学玻璃

尺寸误差: +0.0/-0.2mm

光束偏转角: 见表

表面面型: 波长/2 @ 632.8nm

表面光洁度: 3~4级

倒边: <0.25mmX45⁰

镀膜：反射面镀铝+黑漆保护，入射面和

出射面镀单层MgF2增透膜。

产品编号	A=B=C (mm)	D (mm)	光束偏转角
GP17-005-01	5.0	5.45	90?±3 分
GP17-005-02	5.0	5.45	90?±30 秒
GP17-010	10.0	10.82	90?±30 秒
GP17-020	20.0	21.65	90?±30 秒
GP17-030	30.0	32.47	90?±30 秒
GP17-040	40.0	43.30	90?±30 秒

GP21---紫外熔融石英标准精度直角棱镜

材料: 紫外熔融石英(JGS1)

尺寸: +0.0/- 0.2mm

表面面型: 波长/2 @632.8mm

表面光洁度: 3~4级

角度误差: ±3分

塔差: 小于10 分

倒边: 0.2~0.5mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP21-005	A=B=C=5.0
GP21-006	A=B=C=6.3
GP21-010	A=B=C=10.0
GP21-012	A=B=C=12.5
GP21-015	A=B=C=15.0
GP21-020	A=B=C=20.0
GP21-025	A=B=C=25.0

GP22---紫外熔融石英高精度直角棱镜

材料: 紫外熔融石英(JGS1)

尺寸: ±0.1mm

表面面型: 波长/4 @632.8mm

表面光洁度: 2~3级

角度误差: ±30秒

塔差: 小于5 分

倒边: 0.2~0.5mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP22-005	A=B=C=5.0
GP22-006	A=B=C=6.3
GP22-010	A=B=C=10.0
GP22-012	A=B=C=12.5
GP22-015	A=B=C=15.0
GP22-020	A=B=C=20.0
GP22-025	A=B=C=25.0

GP23---紫外熔融石英激光级标准直角棱镜

材料: 紫外熔融石英(JGS1)

尺寸: ±0.1mm

表面面型: 波长/10 @632.8mm

表面光洁度: 1~2级

角度误差: ±30秒

塔差: 小于5 分

倒边: 0.2~0.5mmX45⁰

镀膜: 无

产品编号	尺寸（mm）
GP23-005	A=B=C=5.0
GP23-010	A=B=C=10.0
GP23-012	A=B=C=12.5
GP23-015	A=B=C=15.0
GP23-020	A=B=C=20.0
GP23-025	A=B=C=25.0

GP26---紫外熔融石英角反射棱镜

材料: 紫外熔融石英 (JGS1)

尺寸误差: ±0.2mm

光束偏转角: 见表

大面面型: 波长/4 @ 632.8nm

反射面面型:波长/10 @ 632.8nm

波前畸变：< 波长/4 at 632.8nm

表面光洁度: 4~5级

倒边: <0.25mmX45⁰

镀膜：无

产品编号	光束偏转角 (秒)	H (mm)	直径 (mm)
GP26-008	180?±10 sec.	6	8
GP26-012.7	180?±10 sec.	10.16	12.7
GP26-025-5	180?±5 sec.	19	25.4
GP26-025-10	180?±10sec.	19	25.4
GP26-038	180?±10sec.	28.5	38.1
GP26-050	180?±10 sec.	38	50.8
