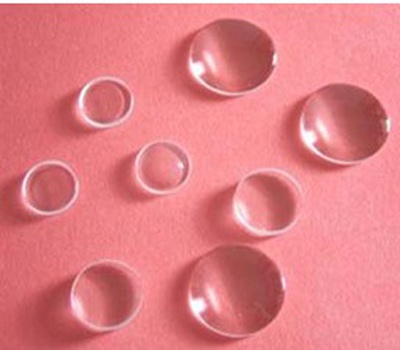

GL14---K9双凹透镜
双凹透镜其中由两个曲率相等的凹面组成，常用于透镜的扩束、投影及扩大光学系统焦距。
材料: 精退火K9光学玻璃
设计波长： 587.6nm
直径误差： +0.0/-0.1mm
中心厚度误差: ±0.2mm
面型不规则: 波长/4 @632.8nm
焦距误差（EFL）: ±2%
透镜定心误差: 3 分
表面光洁度: 3~4级
倒边 : 0.2mmX450
镀膜: A膜：R<0.5@400~700NM
产品编号 | 直径Dia.（mm） | 焦距EFL（mm） | 背焦BFL（mm） | R1=-R2(mm) | 中心厚度Tc（mm） | 边厚Te（mm） | 镀膜 |
GL14-002-002 | 2 | -2 | -2.307 | -2.22 | 1 | 1.48 | 无 |
GL14-002-003 | 2 | -2.5 | -2.81 | -2.74 | 1 | 1.38 | 无 |
GL14-003-003 | 3 | -3 | -3.313 | -3.26 | 1 | 1.73 | 无 |
GL14-003-006 | 3 | -6.3 | -6.621 | -6.67 | 1 | 1.34 | 无 |
GL14-003-010 | 3 | -10 | -10.32 | -10.5 | 1 | 1.22 | 无 |
GL14-004-004 | 4 | -4 | -4.317 | -4.3 | 1 | 1.99 | 无 |
GL14-006-006 | 6.3 | -6.3 | -6.776 | -6.75 | 1.5 | 3.06 | 无 |
GL14-010-010 | 10 | -10 | -10.48 | -10.58 | 1.5 | 4.01 | 无 |
GL14-012-012 | 12.5 | -12.5 | -12.48 | -12.64 | 1.5 | 4.81 | 无 |
GL14-016-016 | 16 | -16 | -16.49 | -16.78 | 1.5 | 5.56 | 无 |
GL14-025-025 | 25 | -25 | -25.66 | -26.16 | 2 | 8.36 | 无 |
GL14-040-040 | 40 | -40 | -40.82 | -41.74 | 2.5 | 12.71 | 无 |
GL14-050-050 | 50 | -50 | -50.99 | -52.15 | 3 | 15.77 | 无 |
产品编号 | 直径Dia.（mm） | 焦距EFL（mm） | 背焦BFL（mm） | R1=-R2(mm) | 中心厚度Tc（mm） | 边厚Te（mm） | 镀膜 |
GL14-002-002-A | 2 | -2 | -2.307 | -2.22 | 1 | 1.48 | A膜 |
GL14-002-003-A | 2 | -2.5 | -2.81 | -2.74 | 1 | 1.38 | A膜 |
GL14-003-003-A | 3 | -3 | -3.313 | -3.26 | 1 | 1.73 | A膜 |
GL14-003-006-A | 3 | -6.3 | -6.621 | -6.67 | 1 | 1.34 | A膜 |
GL14-003-010-A | 3 | -10 | -10.32 | -10.5 | 1 | 1.22 | A膜 |
GL14-004-004-A | 4 | -4 | -4.317 | -4.3 | 1 | 1.99 | A膜 |
GL14-006-006-A | 6.3 | -6.3 | -6.776 | -6.75 | 1.5 | 3.06 | A膜 |
GL14-010-010-A | 10 | -10 | -10.48 | -10.58 | 1.5 | 4.01 | A膜 |
GL14-012-012-A | 12.5 | -12.5 | -12.48 | -12.64 | 1.5 | 4.81 | A膜 |
GL14-016-016-A | 16 | -16 | -16.49 | -16.78 | 1.5 | 5.56 | A膜 |
GL14-025-025-A | 25 | -25 | -25.66 | -26.16 | 2 | 8.36 | A膜 |
GL14-040-040-A | 40 | -40 | -40.82 | -41.74 | 2.5 | 12.71 | A膜 |
GL14-050-050-A | 50 | -50 | -50.99 | -52.15 | 3 | 15.77 | A膜 |
