K9鼓形球形透镜GL17、GL18系列

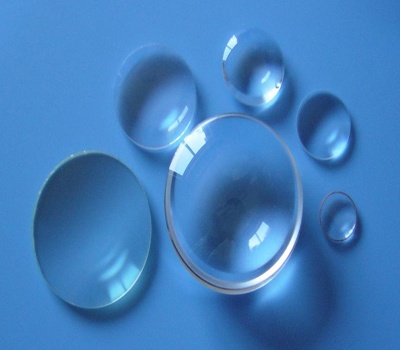

K9鼓形球形透镜GL17、GL18系列的图片
参考报价:
面议
品牌:
关注度:
296
样本:
暂无
型号:
产地:
北京
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京欧普特科技有限公司
认 证:工商信息已核实
访问量:48445
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

GL17---K9鼓型透镜

鼓型透镜是两端为球形沿光轴方向提供定位面的透镜,它是在球透镜的基础上磨外圆形成的,为的是方便装卡,它比较适合光通讯中光的传播。

材料: 精退火K9光学玻璃

设计波长: 587.6nm

直径误差: +0.0/- 0.05mm

中心厚度误差(L:±0.005mm

面型不规则: 波长/4 @632.8nm

表面光洁度: 2~3

镀膜:

产品编号

直径Dia.mm

中心厚度Lmm

焦距EFLmm

背焦BFLmm

GL17-020-025

2.0

2.5

1.83

0.58

GL17-020-030

2.0

3.0

2.20

0.70

GL17-030-040

3.0

4.0

2.93

0.93

GL17-040-050

4.0

5.0

3.67

1.17

GL17-050-080

5.0

8.0

5.87

1.87

GL18---K9球型透镜

球透镜用于提高光纤、发射器及检测器之间的信号耦、也可应用于内镜、条码扫描、非球面透镜的预加工材料、传感器等。球透镜的焦距计算公式:

EFL= nD/4n-1

BFL=EFL-D/2

NA=2dn-1/Nd

D:球透镜直径

d:入射光斑直径

EFL:球透镜有效焦距

BFL:球透镜背焦

n:球透镜材料折射率

NA:数值孔径

材料: 精退火K9光学玻璃

设计波长: 587.6nm

直径误差: +/- 0.005mm

椭球度:±0.003mm

面型不规则: 波长/4 @632.8nm

表面光洁度: 3~4

镀膜:

产品编号

直径Dmm

焦距EFLmm

背焦BFLmm

GL18-001

1.00

0.73

0.23

GL18-002

2.00

1.47

0.47

GL18-003

3.00

2.20

0.70

GL18-004

4.00

2.93

0.93

GL18-005

5.00

3.67

1.17

GL18-006

6.00

4.40

1.40

GL18-007

7.00

5.14

1.64

GL18-008

8.00

5.87

1.87

GL18-009

9.00

6.60

2.10

GL18-010

10.00

7.34

2.34
